概述

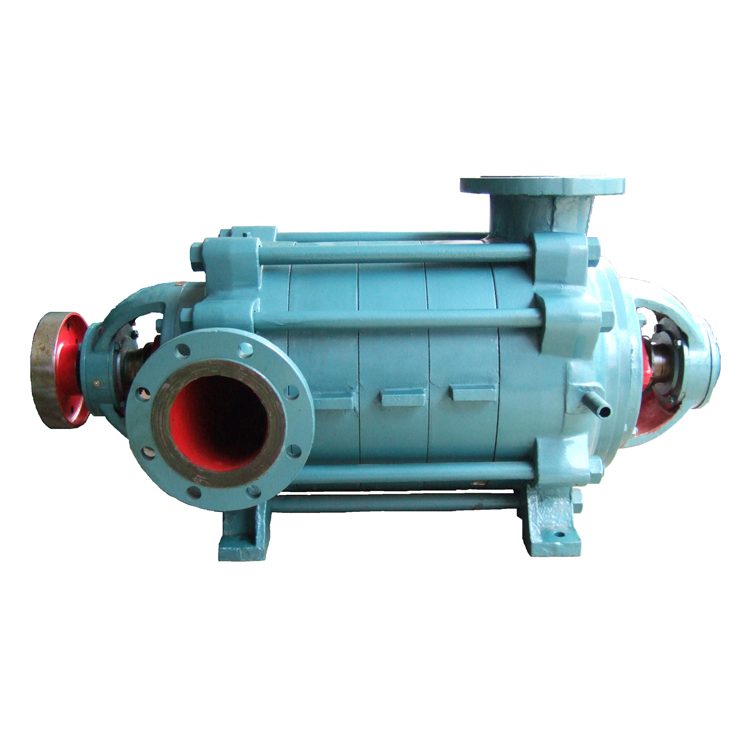

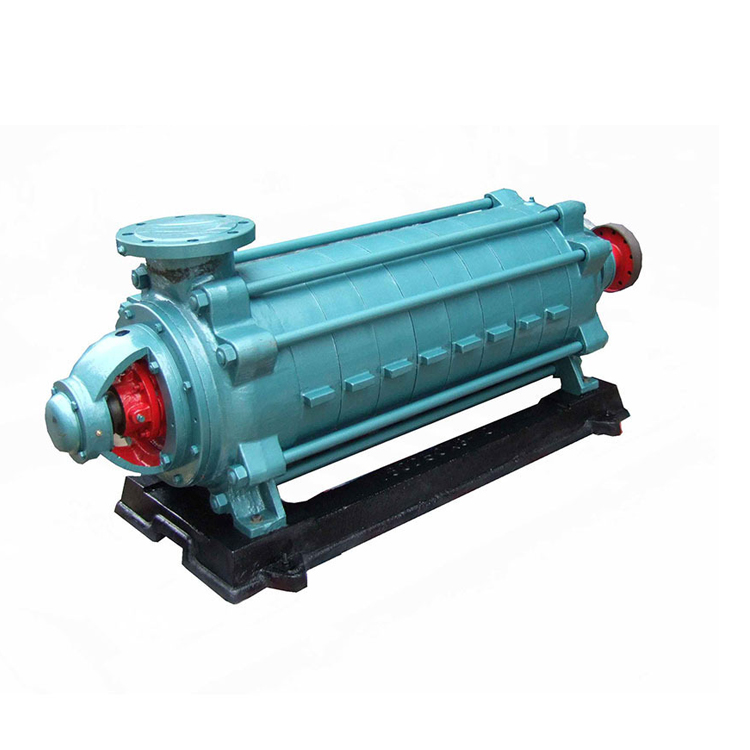

DY型多級油泵該系列泵系臥式單吸多級分段式離心泵，采用了高效節能產品的水力模型，具有效率高、性能范圍廣、運轉安全和平穩、噪音低、壽命長：安裝維修方便等優點。

可供輸送不含固體顆粒(磨料)、不含懸浮物的清水或物理化學性質類似于清水的其它液體之用。我公司已通過IS09001∶2016質量體系認證，產品的設計、生產與服務具有嚴格規范的控制體系，產品質量有充分保障。

DY型：DY型泵用于輸送不含固體顆粒、溫度為-20℃～105℃、粘度小于120厘沲的油類和石油產品。

另外，本公司能根據用戶需求實現該系列泵多出口的結構及功能。

結構特點

本型泵是單殼體、單吸、多級臣式節段式離心泵結構，泵的進口水平，出口垂直向上具體結構如下：

1、定子部分

主要由前段、中段、導葉、后段、軸承架和平衡室蓋等零件用穿杠和螺母聯成一體、前段、后段兩側膀用螺栓和螺母固定在泵座上

2、轉子部件

主要由葉輪、葉輪擋套、平衡擋套、平衡盤及軸套零件用小圓螺母把緊，固定在軸上采用平鍵防轉。整個轉子支承在兩端的軸承上。轉子用彈性柱銷聯軸器與電動機直接聯接。為了補償膨脹在最后一級和平衡擋套之間裝了齒形墊，泵檢修時應更換此件。

3、平衡機構

DY型多級油泵采用能完全且自動平衡軸向力的平衡盤水力平衡裝置，該裝置由平衡板、平衡盤、平衡套和平衡擋套四個零件組成。

型號說明

例：DY46-50×4

DY—多級油泵

46—設計點流量為46m3/h

50—設計點單級揚程為50m

4—級數為4級

例：100DY16×3

100—泵吸入口直徑為100mm

DY—多級離心油泵

16—泵設計點單級揚程為16m

3—級數為3級
