產品簡介

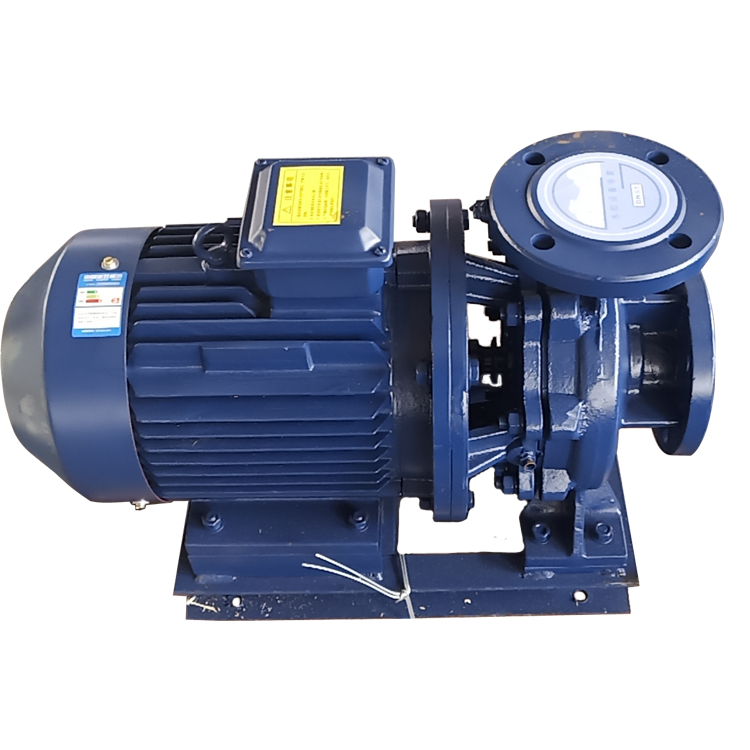

ISWH系列臥式不銹鋼管道泵，是本單位科技人員聯合國內水泵專家選用優秀水力模型，采用單機單吸離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成。該系列產品具有高效節能、噪音低、性能可靠等優點。

1、吸入壓力≤1．0MPa，或泵系統最高工作壓力≤1．6MPa，即泵吸入口壓力+泵揚程≤1．6MPa，泵靜壓試驗壓力為2．5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1．6MPa時應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。

2、環境溫度<40℃，相對濕度<95％。

3、所輸送介質中固體顆粒體積含量不超過單位體積的0．1％，粒度<0．2mm。

ISWH型離心泵是本公司參照國際ISO2858和國家標準JB/T6878.2-93所規定的性能參數，結合本公司多年生產經驗而設計的第二代高效節能產品，是替代SG型管道離心泵、IS型離心泵、ISR型多級離心泵等常規泵的理想產品。ISW離心泵流量范圍1.5～1600m3/h，揚程范圍5～125m，分基本型、分流型、切割型等多種規格。

產品特點

1、結構緊湊，ISWH系列為臥式結構，機泵一體、外形美觀、占地面積少，與普通臥式泵比較，占地面積減少30%。如采用戶外電機則無需泵房，可置于戶外使用。

2、軸封采用優質機械密封。泵運行平穩、噪音低、組件同心度高。電機和泵直聯，簡化了中間結構，增加了運行的平穩性，葉輪具有極好的動靜平衡，運行時無振動、低噪音，延長了泵的使用壽命，改善了使用環境。

3、采用先進水力模型，具有效率高，性能好等特點。

4、ISWH系列泵進口為水平方向，出口為垂直向上結構，便于管路布置。

產品用途

ISWH臥式化工泵，供輸送不含固體顆料，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20~C～+120℃。

工作條件

1、吸入壓力≤1．6MPa，或泵系統最高工作壓力 ≤1．6MPa，即泵吸入口壓力+泵揚程≤1．6MPa、泵靜壓試驗壓力為2．5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1．6MPa時應 在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。

2、環境溫度<40℃，相對濕度<95％。

3、所輸送介質中固體顆粒體積含量不超過單位體積的0．1％，粒度<0．2mm。

型號意義

ISWH100-160(I)A(B)

ISWH表示臥式化工離泵

100表示泵進出口公稱直徑mm

160表示葉輪名義外徑mm

I表示流量分類

A表示葉輪經第一次切割

B表示葉輪經第二次切割
