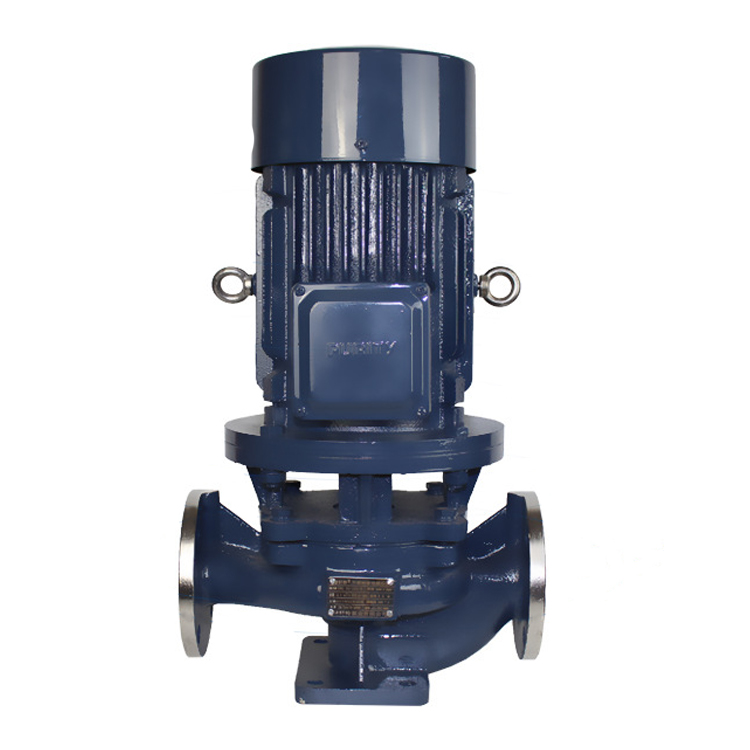

產品簡介

IHG系列化工管道離心泵，是本單位科技人員聯合國內水泵專家選用優秀水力模型，采用單機單吸離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成。同時根據使用溫度、介質等不同在ISG型基礎上派出適用熱水、高溫、腐蝕性化工泵、空調冷卻循環水、油泵。該系列產品具有高效節能、噪音低、性能可靠等優點。

1、吸入壓力≤1．0MPa，或泵系統最高工作壓力≤1．6MPa，即泵吸入口壓力+泵揚程≤1．6MPa，泵靜壓試驗壓力為2．5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1．6MPa時應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。

2、環境溫度<40℃，相對濕度<95％。

3、所輸送介質中固體顆粒體積含量不超過單位體積的0．1％，粒度<0．2mm。

產品特點

1、結構緊湊，機泵一體、外形美觀、占地面積少，與普通臥式泵比較，占地面積減少30%。如采用戶外電機則無需泵房，可置于戶外使用。

2、軸封采用優質機械密封。泵運行平穩、噪音低、組件同心度高。電機和泵直聯，簡化了中間結構，增加了運行的平穩性，葉輪具有極好的動靜平衡，運行時無振動、低噪音，延長了泵的使用壽命，改善了使用環境。

3、采用先進水力模型，具有效率高，性能好等特點。

4、ISG系列泵進出口均為水平方向；ISW系列泵進口為水平方向，出口為垂直向上結構，便于管路布置。

產品用途

IHG管道化工泵，供輸送不含固體顆料，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20~C～+120℃。

工作條件

1、吸入壓力≤1．6MPa，或泵系統最高工作壓力 ≤1．6MPa，即泵吸入口壓力+泵揚程≤1．6MPa、泵靜壓試驗壓力為2．5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1．6MPa時應 在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。

2、環境溫度<40℃，相對濕度<95％。

3、所輸送介質中固體顆粒體積含量不超過單位體積的0．1％，粒度<0．2mm。

型號意義

IHG100-160(I)A(B)

IHG表示立式化工管道泵

100表示泵進出口公稱直徑mm

160表示葉輪名義外徑mm

I表示流量分類

A表示葉輪經第一次切割

B表示葉輪經第二次切割
